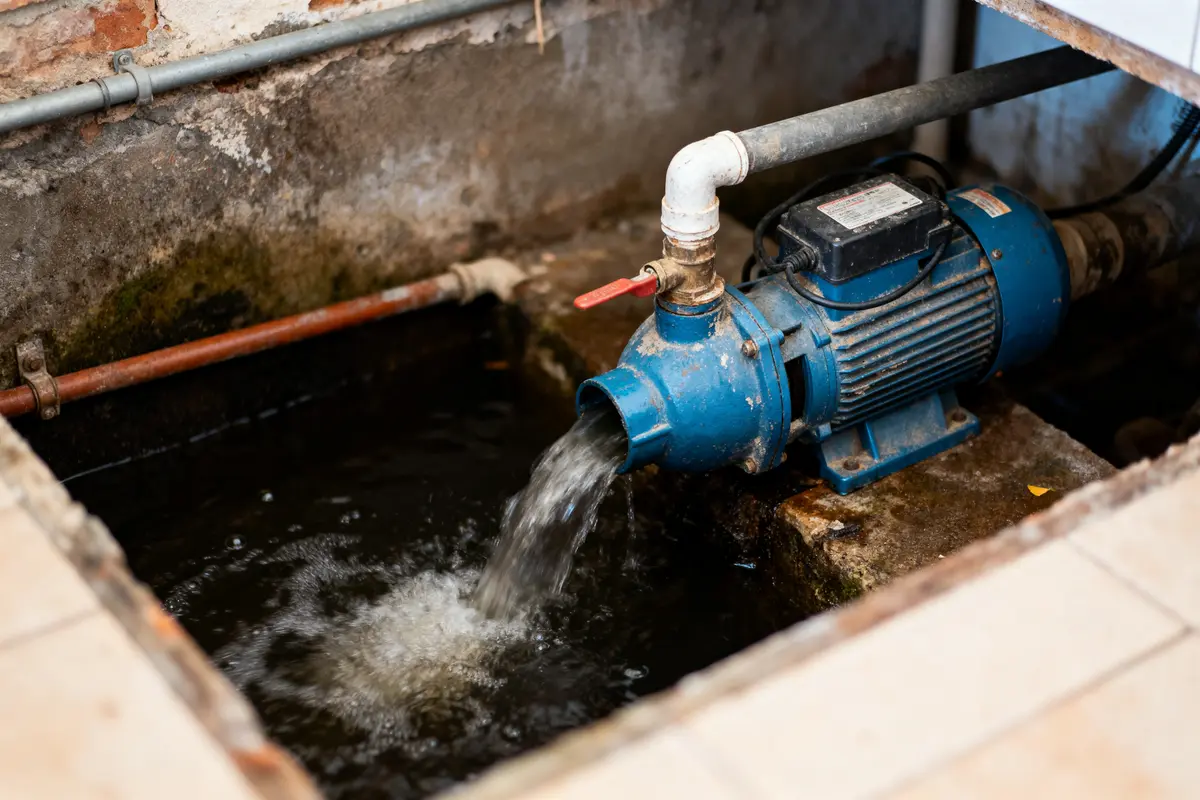

Dans certaines habitations, le réseau d’évacuation se trouve plus haut que les installations sanitaires. Impossible alors de compter sur la simple pente naturelle pour faire partir les eaux vers les canalisations. C’est là qu’intervient la pompe à eau usée, un dispositif technique qui propulse mécaniquement ces liquides vers le circuit d’évacuation principal. Que ce soit pour aménager une salle de bain en sous-sol ou raccorder une cuisine éloignée du tout-à-l’égout, ce système de relevage devient indispensable.
En bref
- Trois types de pompes selon la nature des eaux : eaux grises ménagères, eaux vannes avec broyeur, ou eaux pluviales
- Le dimensionnement repose sur trois critères techniques : le débit nécessaire, la hauteur de relevage (jusqu’à 8 mètres et plus) et les pertes de charge liées au tuyau
- L’installation comprend une cuve de stockage, un flotteur automatique, un clapet anti-retour et un coffret électrique avec disjoncteur différentiel 30 mA
- La maintenance préventive doit être réalisée deux fois par an minimum : nettoyage des filtres, vérification du flotteur et contrôle de l’étanchéité
- Le choix d’une marque reconnue (Grundfos, Pedrollo, Flygt, DAB) garantit la disponibilité des pièces détachées et une durée de vie supérieure à 10 ans
Types de pompes de relevage et leurs usages pour les eaux usées
Les pompes de relevage sont des équipements essentiels pour évacuer les eaux domestiques lorsque la gravité ne suffit pas. Elles traitent différents types d’effluents selon leur conception.
Une pompe à eau usée domestique peut gérer les eaux ménagères provenant de la cuisine, de la salle de bain ou du lave-linge. Ces eaux grises contiennent des particules fines comme des cheveux, des résidus de savon ou des graisses.
Pour les eaux vannes issues des toilettes, il faut une pompe capable de broyer ou de transporter des matières solides. La majorité des modèles gèrent des particules jusqu’à 70 mm de diamètre, ce qui permet d’évacuer les déchets sans risque de blocage.
Les stations de relevage peuvent aussi traiter les eaux pluviales récupérées dans les sous-sols ou les caves inondables. Leur débit varie généralement entre 3 et 6 m3/h selon les modèles, ce qui convient à la plupart des installations résidentielles.
Le choix du type de pompe dépend donc directement de la nature des eaux à évacuer et de leur charge en matières solides.
Facteurs de dimensionnement et choix de la pompe
Nature du liquide et niveau de turbidité
La première étape consiste à identifier précisément le type d’effluent à pomper. Les eaux claires, comme les eaux pluviales, nécessitent une pompe simple avec un faible passage de particules.
Pour les eaux chargées contenant des débris organiques ou des résidus, une pompe adaptée avec un système de broyage ou un large passage devient indispensable. La turbidité, c’est-à-dire la quantité de particules en suspension, influence directement le choix du modèle.
Vérifiez aussi la présence de graisses ou de fibres textiles qui peuvent encrasser le mécanisme. Une pompe inadaptée risque de se bloquer rapidement et de tomber en panne prématurément.
Débit, hauteur de relevage et longueur de tuyau
Le dimensionnement technique repose sur trois critères majeurs. Le débit nécessaire dépend du volume d’eau à évacuer par heure, généralement calculé selon le nombre d’appareils raccordés.
La hauteur de relevage peut atteindre plus de 8 mètres pour certaines installations, notamment lorsque les eaux doivent remonter depuis une cave jusqu’au réseau d’égout situé en hauteur. Cette donnée est cruciale pour choisir une pompe assez puissante.
La longueur du tuyau et son diamètre influencent la perte de charge. Plus le tuyau est long et étroit, plus la pompe doit fournir d’énergie pour maintenir le débit. Un tuyau bien dimensionné limite ces pertes et améliore l’efficacité du système.
Alimentation et sécurité électrique pour pompes de relevage pour eaux usées
Les pompes fonctionnent en monophasé 230V pour un usage particulier, ce qui correspond au réseau électrique domestique standard. Pour les installations plus importantes ou professionnelles, le triphasé 380V offre plus de puissance.
La sécurité électrique est primordiale dans un environnement humide. L’installation doit impérativement comporter un coffret de protection avec disjoncteur différentiel pour prévenir tout risque de choc électrique.
Un système de mise à la terre et une protection contre les surcharges prolongent la durée de vie de l’équipement. Les normes électriques doivent être respectées pour garantir une utilisation durable et sécurisée.
🔧 Calculateur de dimensionnement pour pompe à eau usée
Estimez la hauteur de relevage totale nécessaire en fonction de votre installation.
Le mot de l'auteur
"Vérifiez toujours la hauteur de relevage réelle en incluant les pertes de charge horizontales, car c'est l'erreur la plus fréquente dans le dimensionnement d'une pompe de relevage."
Pompe à eau usée : comment l'intégrer dans une installation domestique
L'intégration d'une station de relevage dans une maison nécessite une réflexion sur l'emplacement et le raccordement. Le système se compose d'une cuve de stockage qui collecte les eaux usées avant leur évacuation.
Cette cuve doit être dimensionnée selon le volume d'eau produit quotidiennement. Une famille de quatre personnes génère environ 600 litres d'eaux usées par jour, ce qui impose une capacité de stockage suffisante pour éviter les vidanges trop fréquentes.
La pompe s'installe à l'intérieur de la cuve, généralement en position immergée pour un fonctionnement silencieux et efficace. Un flotteur automatique déclenche le démarrage dès que le niveau d'eau atteint un seuil prédéfini.
Le raccordement au réseau d'évacuation se fait via un tuyau de refoulement en PVC rigide ou en fonte selon les contraintes mécaniques. Le diamètre minimal recommandé est de 50 mm pour limiter les pertes de charge.
La distance entre la station et le point de rejet doit être évaluée précisément pour anticiper le dénivelé et ajuster la puissance de la pompe en conséquence.
Installation pratique : regard, coffrage et protections électriques
La mise en place commence par le creusement d'une fosse pour accueillir la cuve de relevage. Celle-ci doit être stabilisée sur un lit de sable ou de gravier compacté pour éviter tout affaissement.
Un regard d'accès obligatoire permet d'intervenir facilement pour la maintenance ou les réparations. Ce regard doit rester accessible en permanence, avec un couvercle étanche pour éviter les infiltrations d'eau ou les mauvaises odeurs.
Le coffrage autour de la cuve protège l'installation des chocs et des variations de température. Il peut être réalisé en béton armé ou en parpaings, selon la nature du sol et les contraintes structurelles.
Les protections électriques comprennent un coffret étanche avec disjoncteur différentiel 30 mA, indispensable pour prévenir les risques d'électrocution. Le câblage doit respecter les normes en vigueur et être protégé dans des gaines adaptées à l'environnement humide.
- Installer la cuve sur un sol stable et drainant
- Prévoir un regard de visite accessible toute l'année
- Protéger l'alimentation électrique avec un coffret étanche et un différentiel
- Raccorder le tuyau de refoulement avec des colliers de serrage robustes
- Vérifier l'étanchéité de tous les raccordements avant la mise en service
Accessoires, sécurité et maintenance pour optimiser le système
Clapet anti-retour et coffret de protection
Le clapet anti-retour est un accessoire essentiel pour empêcher le refoulement des eaux une fois pompées. Il se monte directement sur le tuyau de sortie et bloque toute marche arrière du liquide.
Sans ce dispositif, les eaux usées risquent de redescendre dans la cuve après l'arrêt de la pompe, ce qui entraîne une surconsommation électrique et une usure prématurée du moteur.
Le coffret de protection électrique doit inclure un interrupteur différentiel et un disjoncteur magnéto-thermique adapté à la puissance de la pompe. Ces équipements préviennent les surtensions et les courts-circuits qui pourraient endommager le système.
Maintenance et alarmes
La maintenance régulière prolonge la durée de vie de l'installation. Elle comprend le nettoyage des filtres, la vérification du bon fonctionnement du flotteur et l'inspection visuelle des tuyaux et raccordements.
Un système d'alarme sonore ou visuelle signale immédiatement une panne ou un niveau excessif dans la cuve. Ce dispositif évite les débordements et permet d'intervenir rapidement avant que la situation ne devienne critique.
La fréquence de maintenance recommandée est de deux fois par an pour une utilisation domestique classique. Les installations soumises à un usage intensif nécessitent des contrôles plus fréquents, tous les trois à quatre mois.
Aspects pratiques : choix des marques et conseils d'experts
Certaines marques se distinguent par leur fiabilité et leur longévité dans le domaine du relevage des eaux usées. Grundfos, Pedrollo, Flygt, DAB, Calpeda et KSB proposent des modèles adaptés aux particuliers comme aux professionnels.
Grundfos offre des pompes compactes avec des systèmes de broyage performants, idéales pour les installations résidentielles. Pedrollo se spécialise dans les pompes immergées robustes capables de gérer des hauteurs de relevage importantes.
Flygt, marque reconnue dans l'industrie, propose des solutions pour eaux très chargées avec des passages de solides jusqu'à 100 mm. DAB fabrique des stations complètes préassemblées, facilitant l'installation pour les bricoleurs avertis.
Lors du choix, privilégiez les produits conformes aux normes électriques européennes et dotés de certificats d'étanchéité IP68 pour une utilisation en immersion totale.
Les experts recommandent de consulter un spécialiste ou un guide technique avant l'achat pour évaluer la configuration exacte de votre installation. Chaque maison présente des contraintes spécifiques qui influencent le dimensionnement et le type de pompe nécessaire.
Vérifiez également la disponibilité des pièces détachées et la présence d'un service après-vente réactif dans votre région. Une pompe peut durer plus de 10 ans si elle est bien entretenue et fabriquée par une marque reconnue.
FAQ
Comment savoir si la pompe à eau est morte ?
Pour savoir si la pompe à eau est morte, vérifiez si elle ne s'allume pas, si elle fait des bruits anormaux ou si elle ne pompe plus d'eau. Un manque de pression d'eau ou des fuites sont également des signes d'une défaillance de la pompe.
Qu'est-ce qu'une pompe à eaux usées ?
Une pompe à eaux usées est un dispositif qui évacue les eaux chargées de particules solides, comme les eaux vannes provenant des toilettes ou les eaux grises des cuisines et salles de bains. Elles sont essentielles pour gérer les eaux usées dans les installations domestiques.
Quelle est la durée de vie d'une pompe à eau ?
La durée de vie d'une pompe à eau varie en fonction de son usage et de son entretien. En général, une pompe bien entretenue peut durer entre 8 et 15 ans, selon la qualité de sa fabrication et les conditions d'utilisation.
Quelle est la meilleure pompe de relevage ?
La meilleure pompe de relevage dépend de vos besoins spécifiques, comme le type d'eaux à évacuer et la hauteur de relevage nécessaire. Des marques comme Grundfos et Flygt offrent des modèles performants adaptés à différentes installations.
Quels sont les facteurs à considérer lors du choix d'une pompe à eau usée ?
Pour choisir une pompe à eau usée, tenez compte de la nature du liquide, du débit nécessaire, de la hauteur de relevage et de la longueur des tuyaux. Ces éléments influencent le bon fonctionnement et la durabilité de la pompe installée.
Comment assurer la sécurité électrique d'une pompe de relevage ?
Pour assurer la sécurité électrique d'une pompe de relevage, il est essentiel d'utiliser un coffret étanche avec disjoncteur différentiel et de veiller à une mise à la terre adéquate. Cela aide à prévenir les risques d'électrocution dans un environnement humide.
